Grue à bras de type NG 4-W-1 construite pour le « Cape Government Railways » de 1902 à 1904.
Ces trois grues étaient utilisées sur la voie étroite de Port Elizabeth à Avontuur.
Ces grues avaient une force de levage de 6 Tonnes, elles étaient entrainées par la force de
deux hommes .Elles servaient à la manutention des différentes marchandises, et en cas d’accident.
Voici une reproduction échelle 1/3, le modèle et son wagon d’accompagnement pèsent environs 420 Kgs.

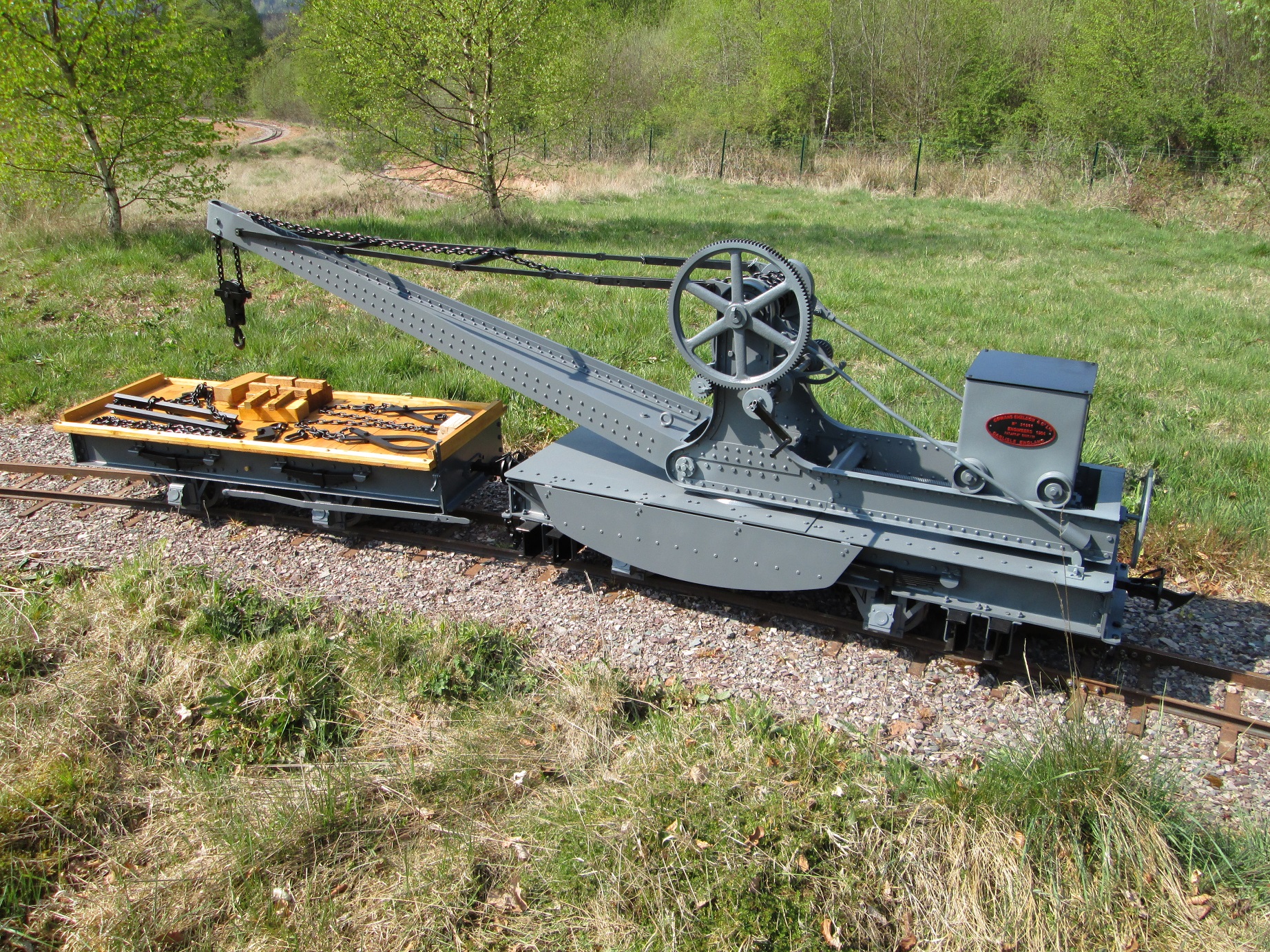

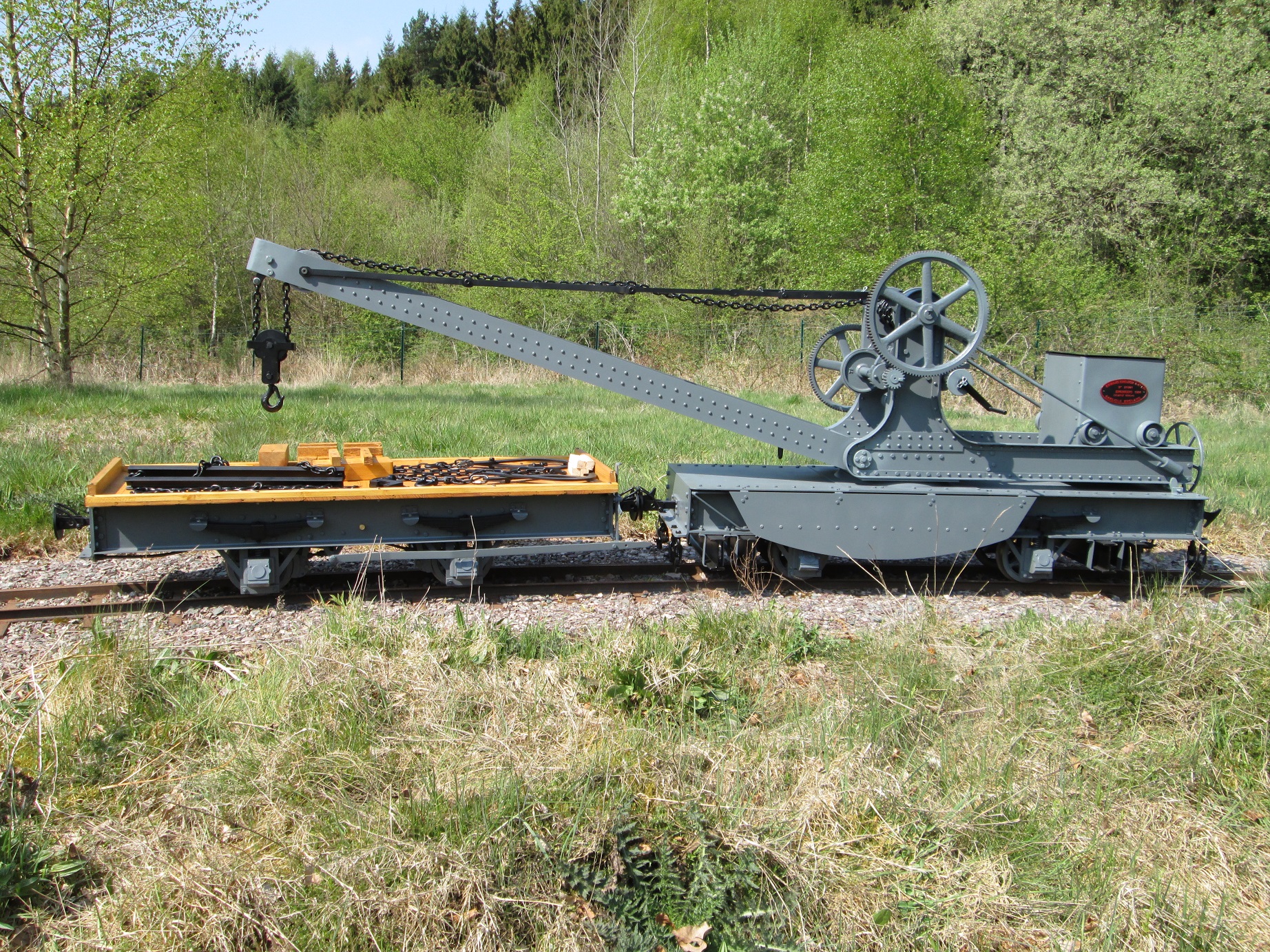

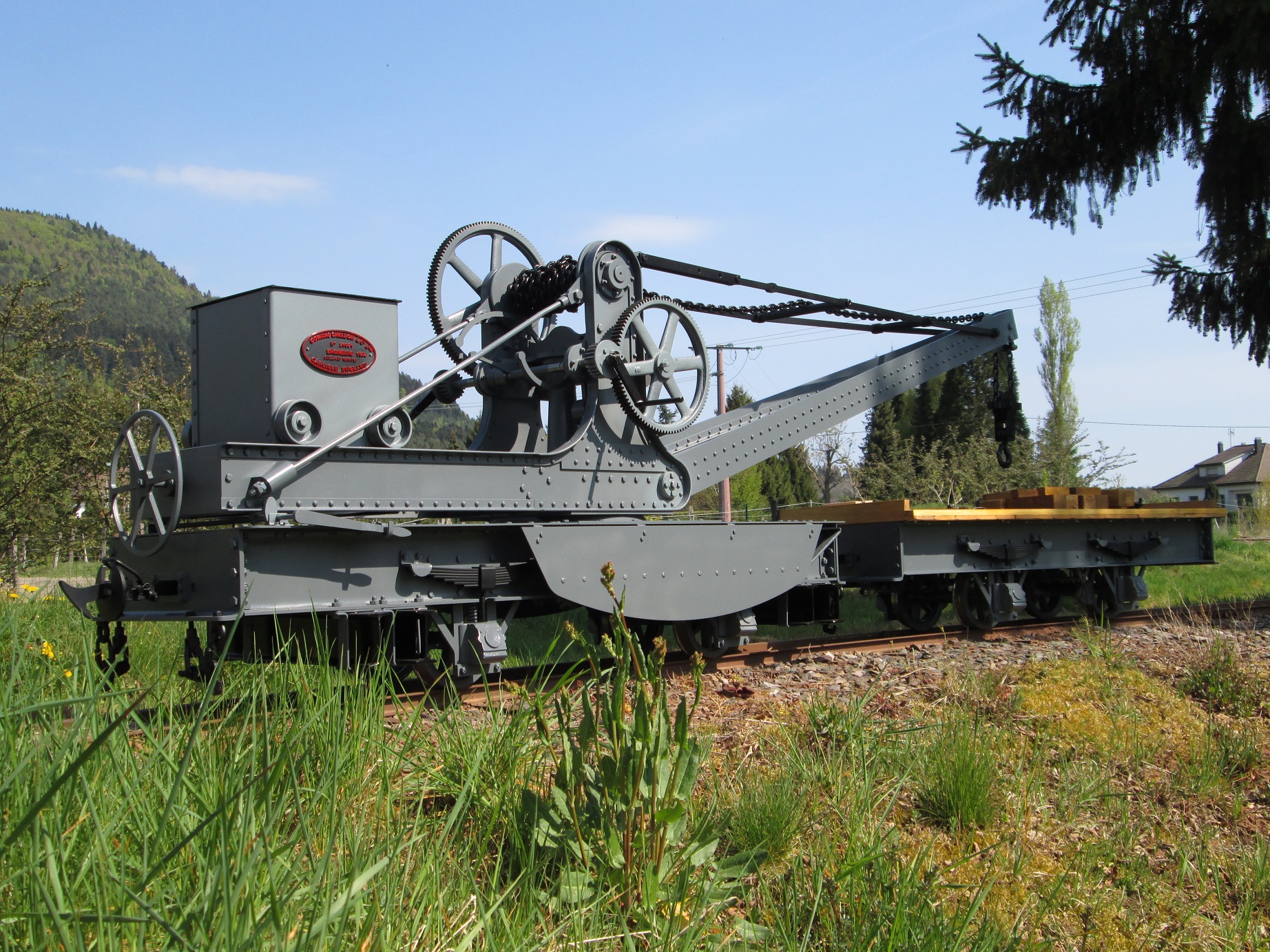

grue en position de route

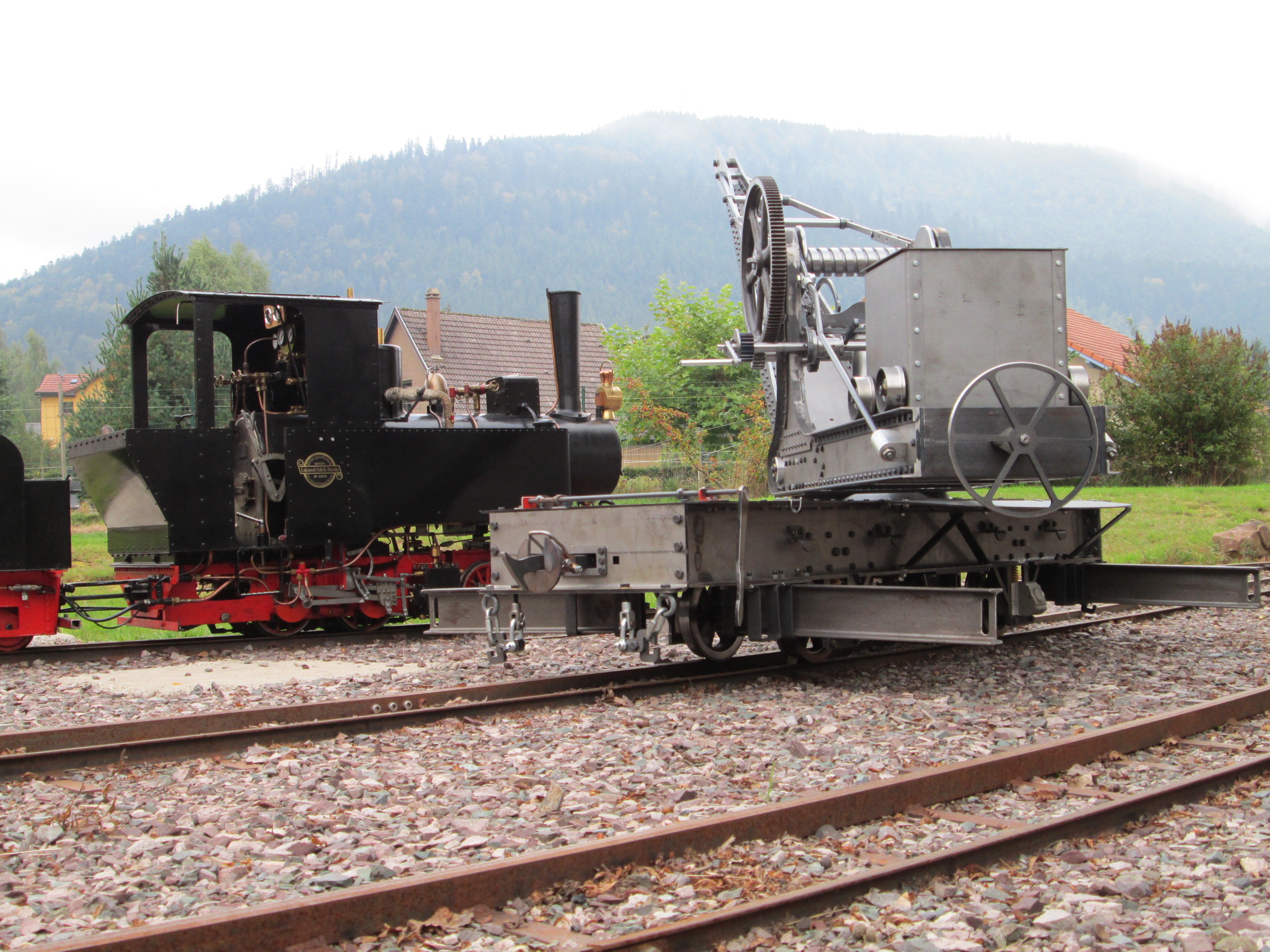

premiers tours de roue sur le réseau
.
..

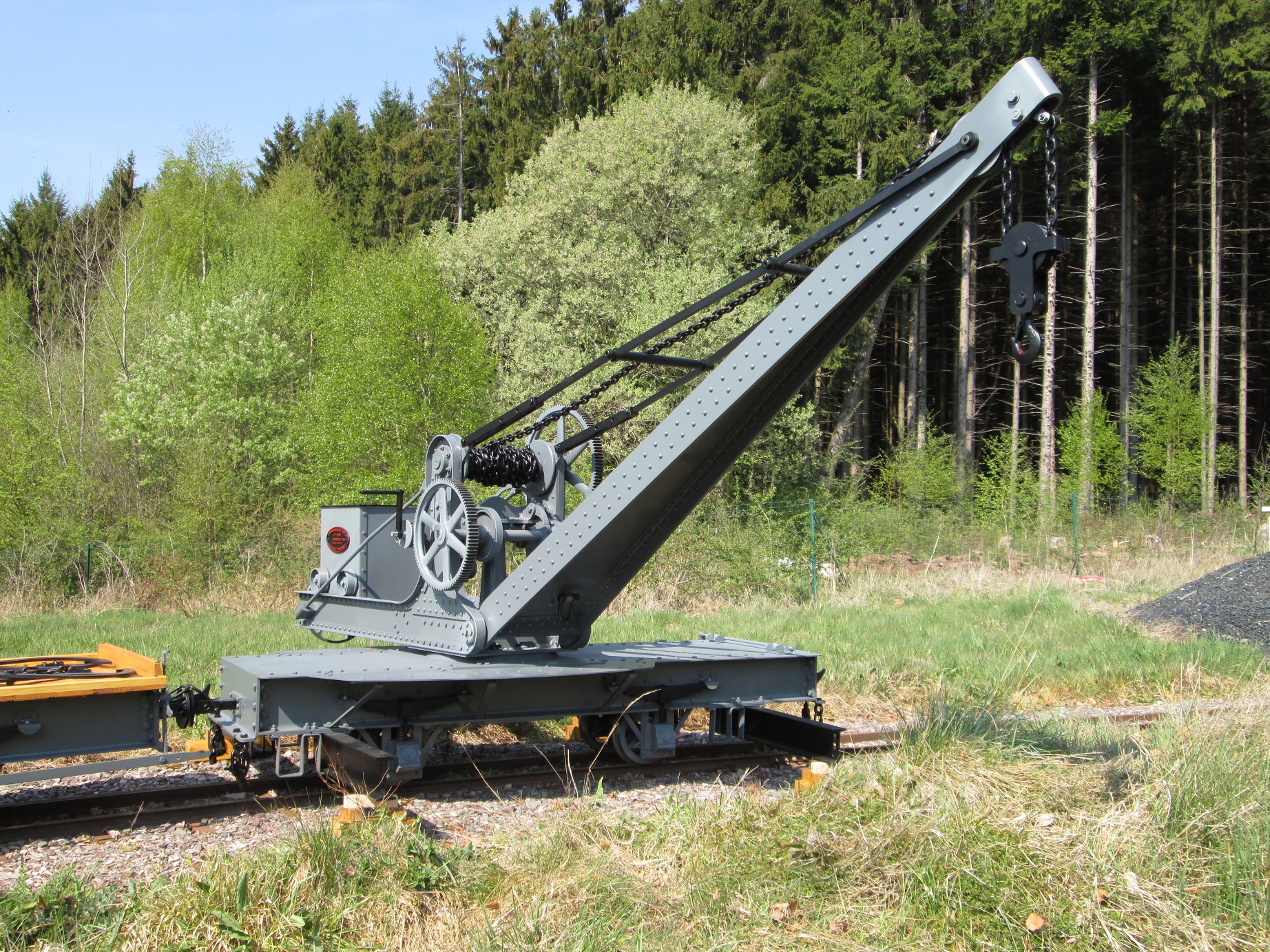

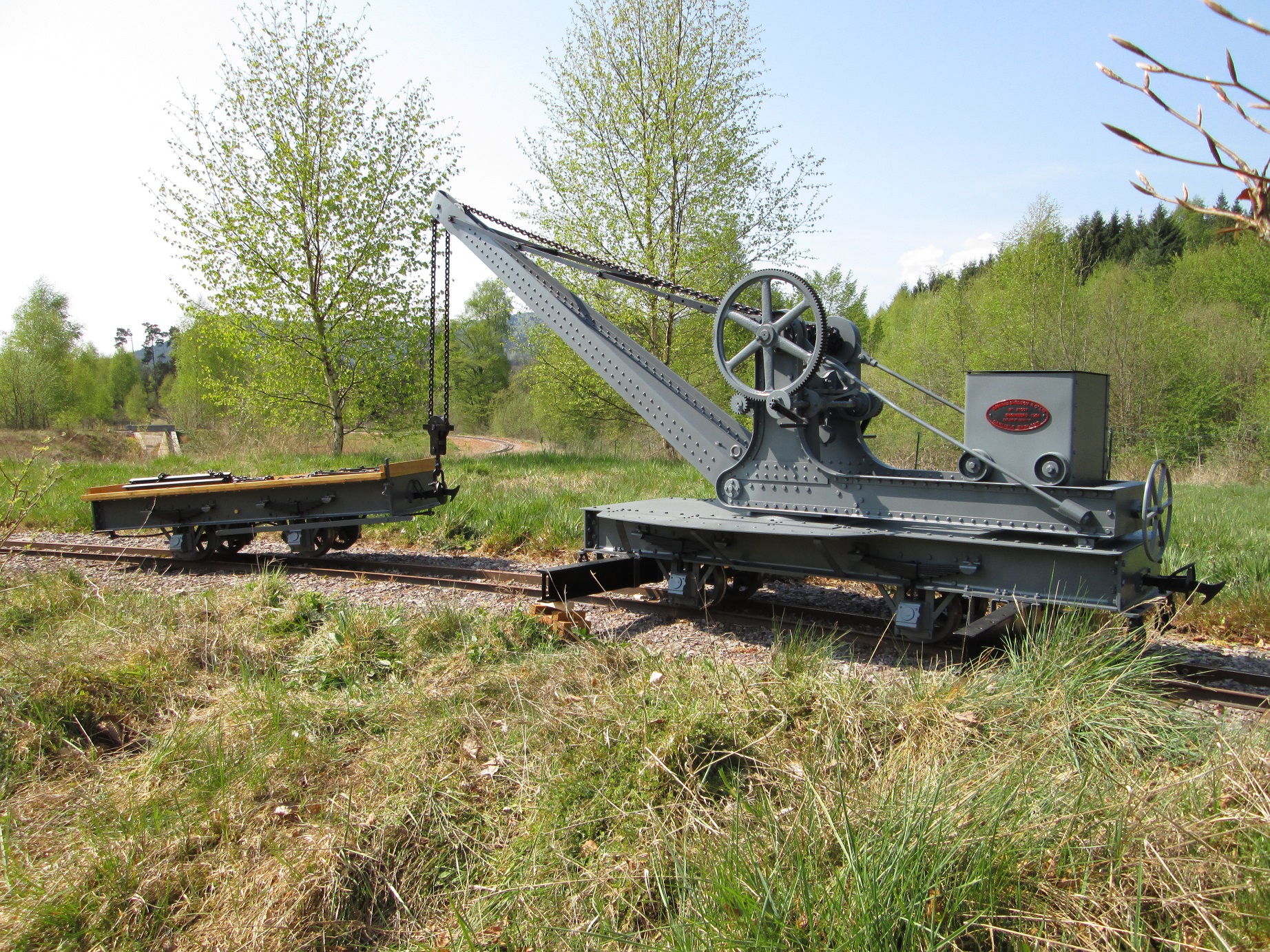

flèche levée

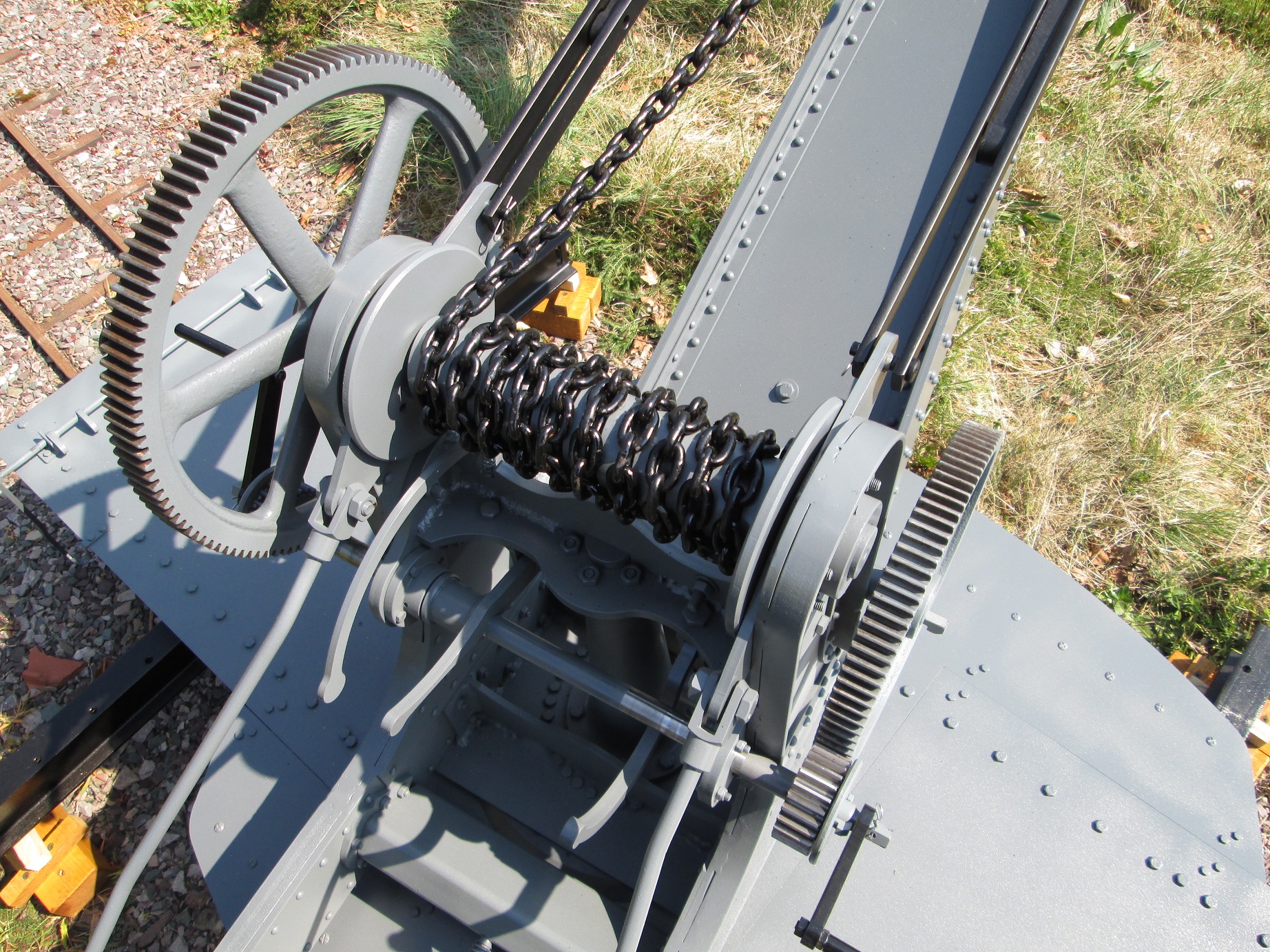

le tambour d’enroulement de la chaine
.

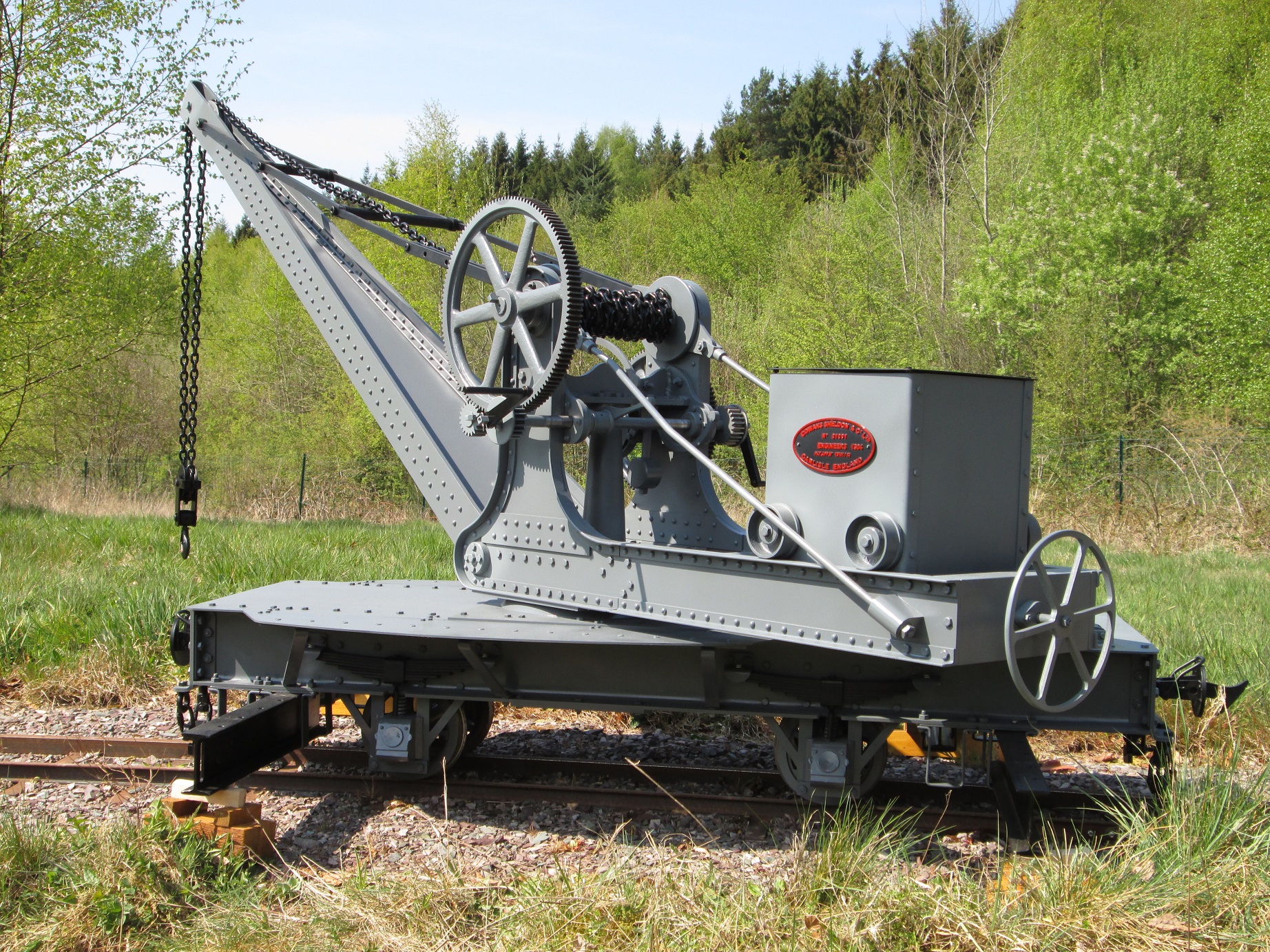

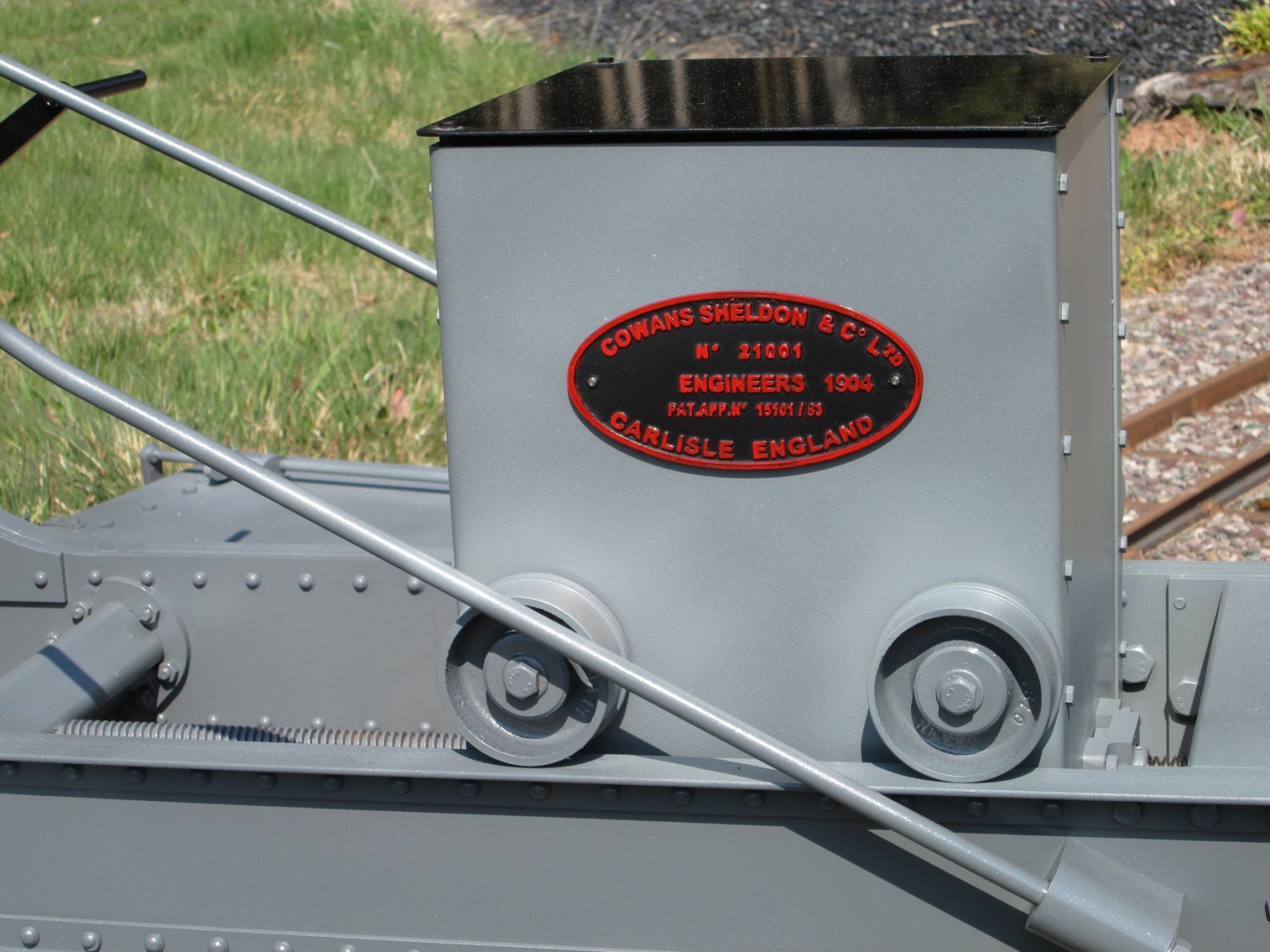

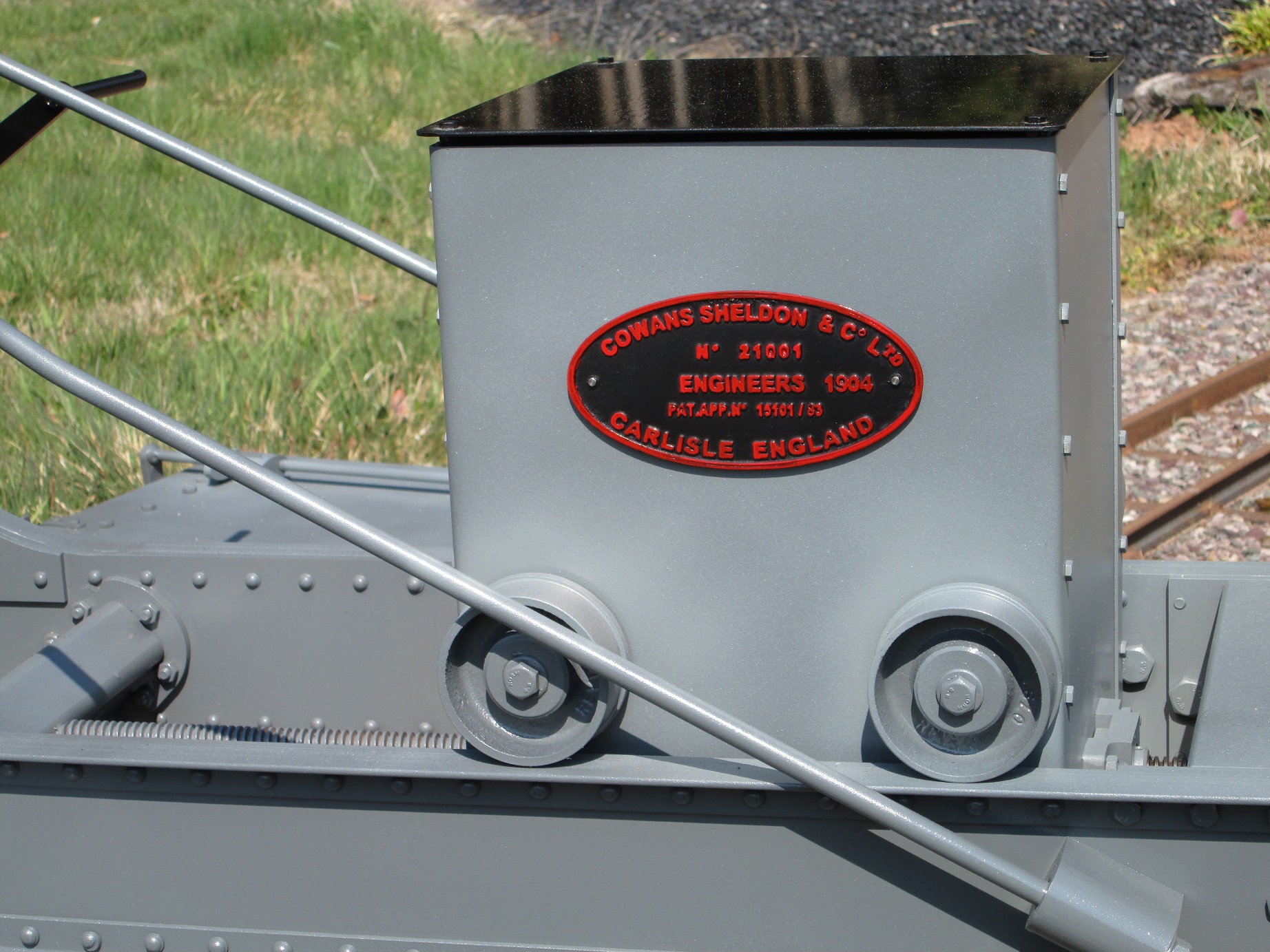

plaque constructeur

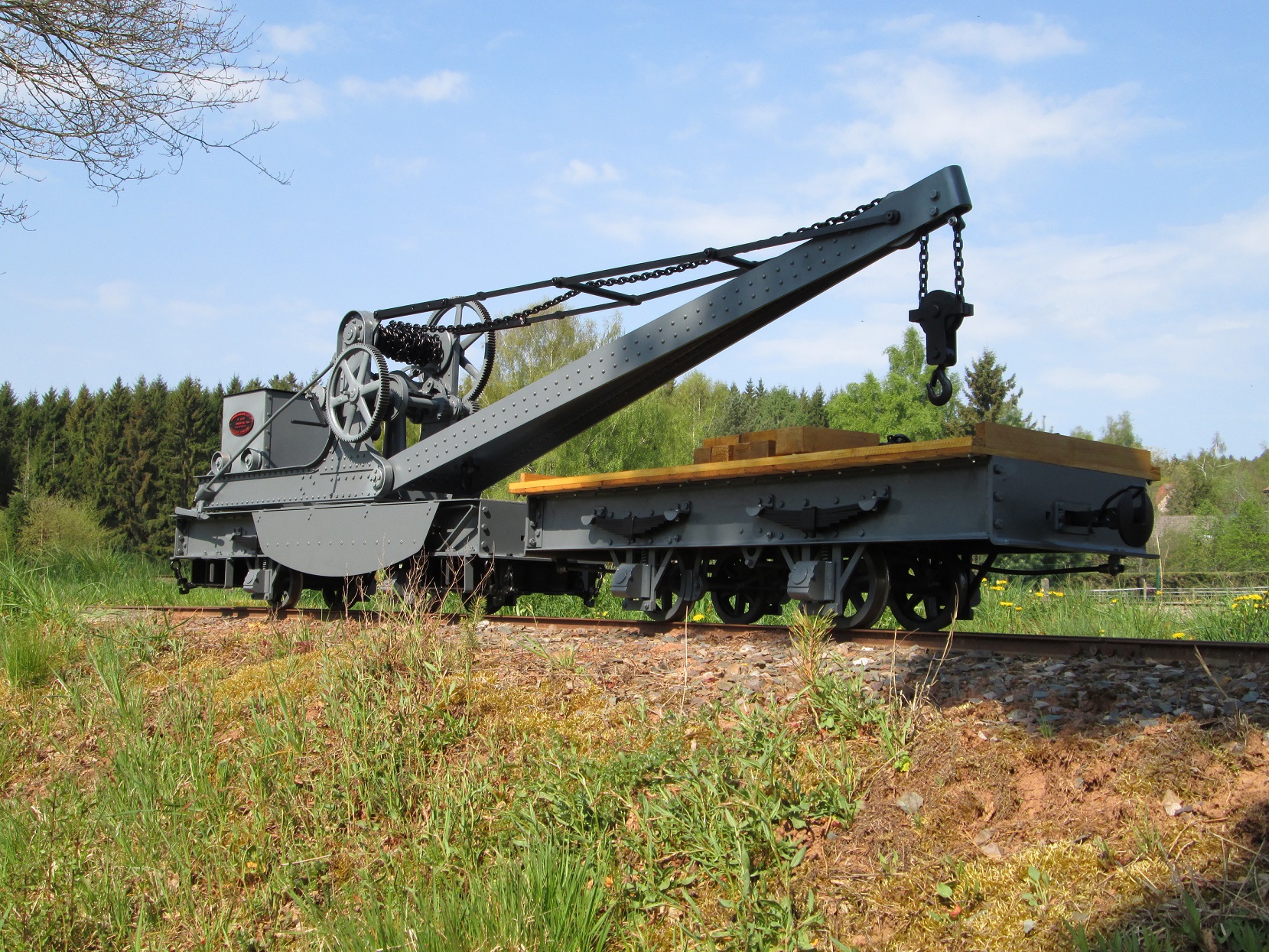

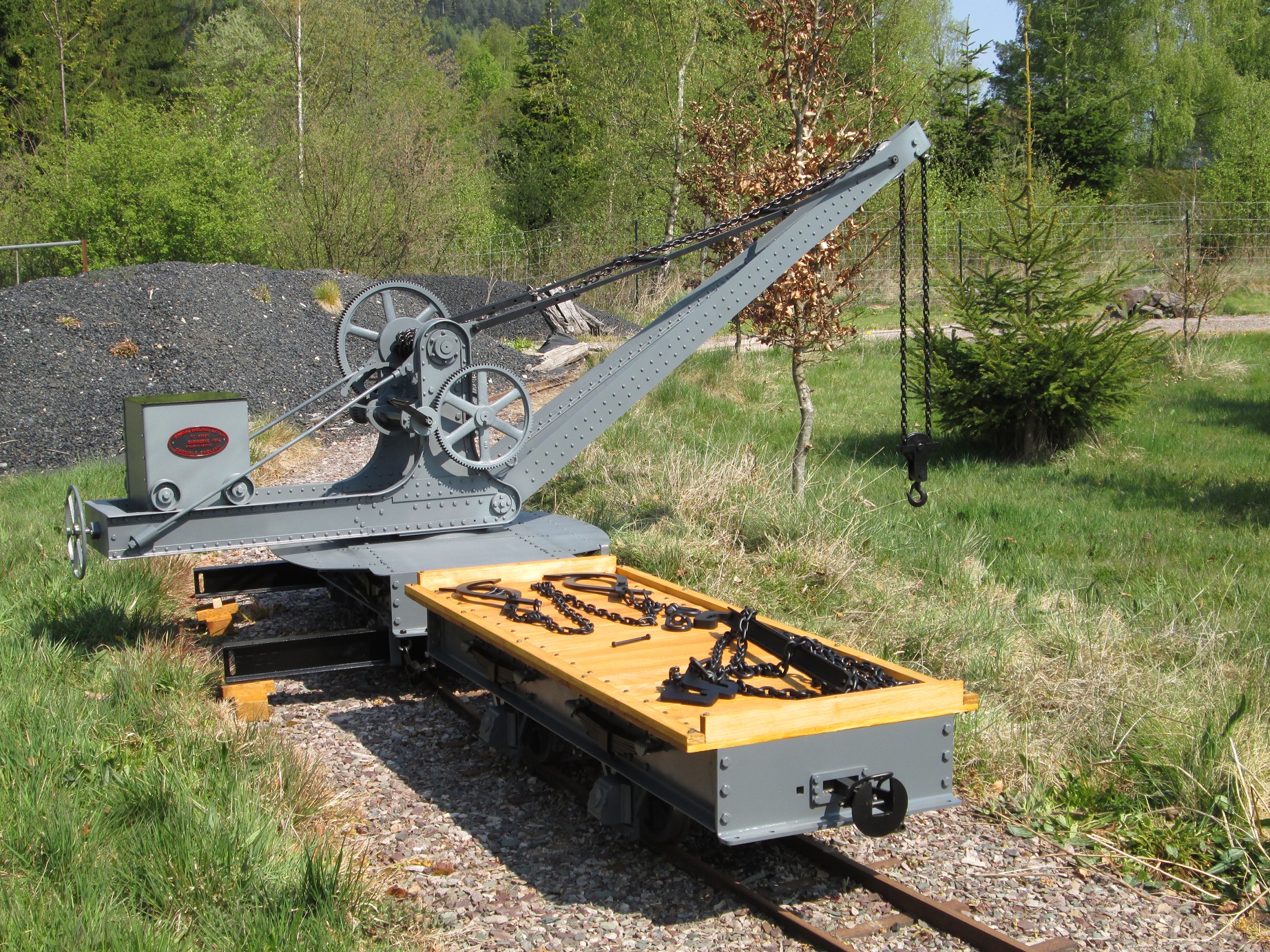

premier levage
.

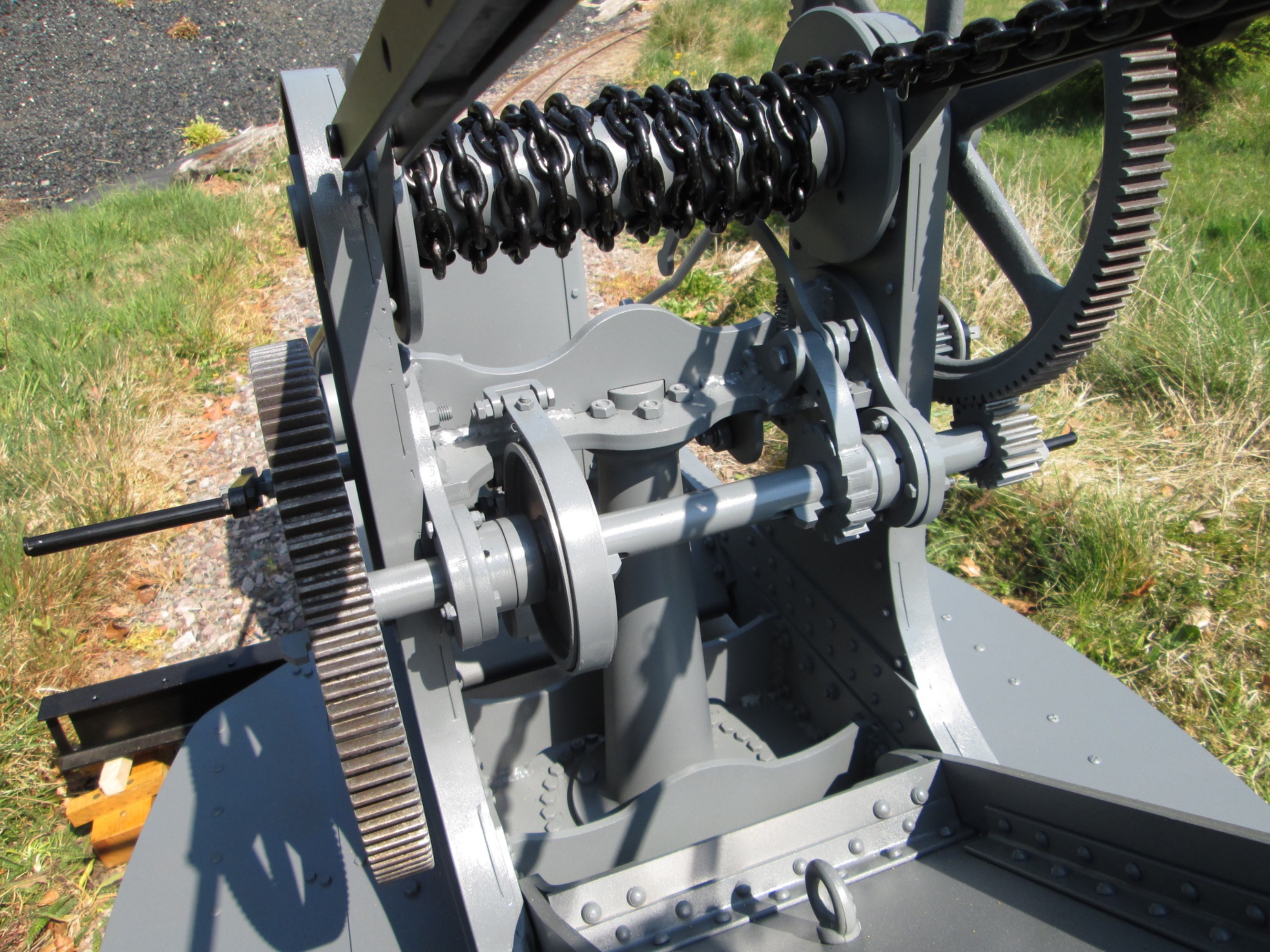

arbre intermédiaire avec frein et cliquet
plan PDF de la grue en CAO, cliquez sur le lien:
plan convoi grue plateforme A0

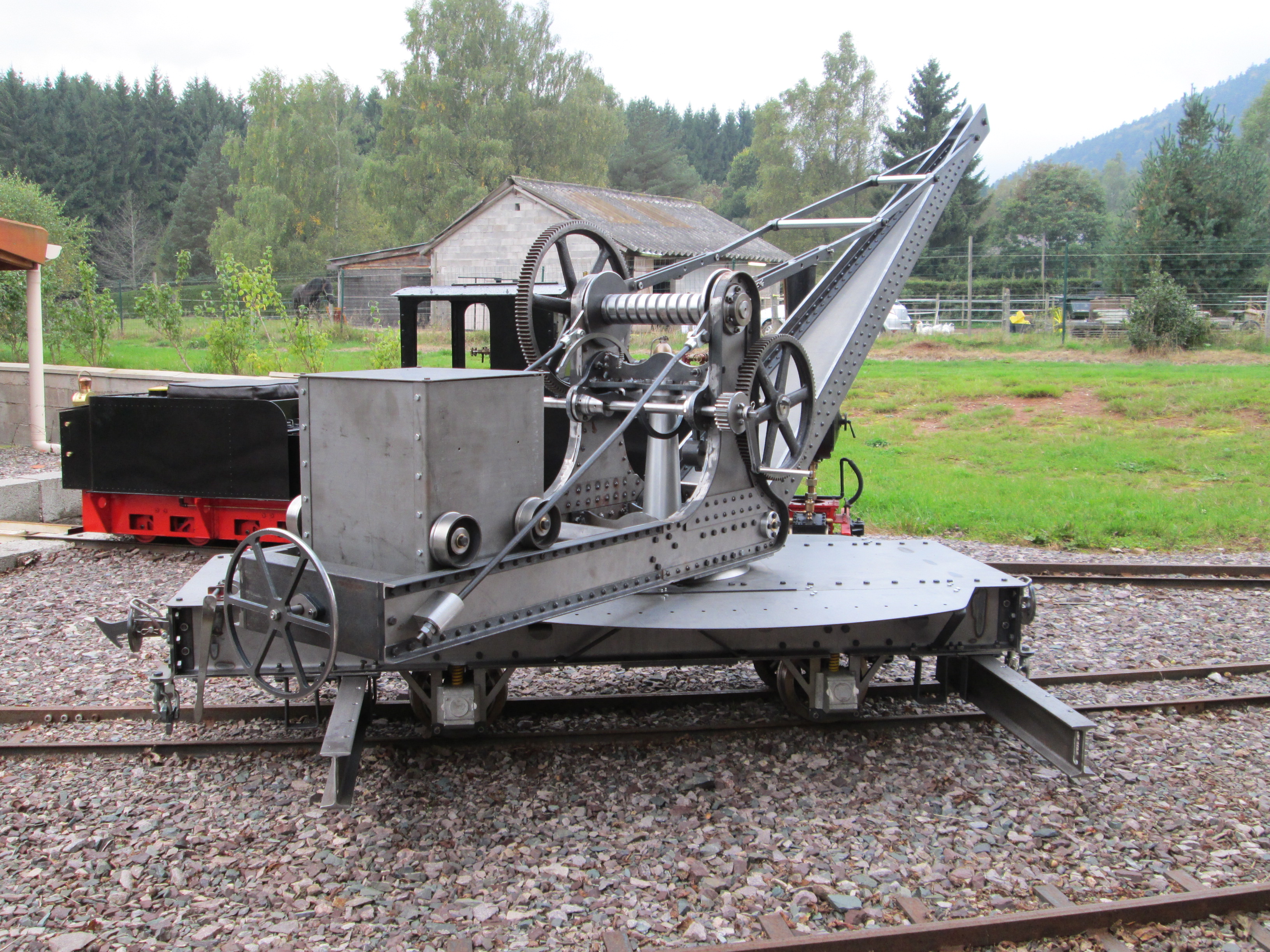

Première sortie des ateliers
La construction de la flèche à nécessité plus de 300 rivets

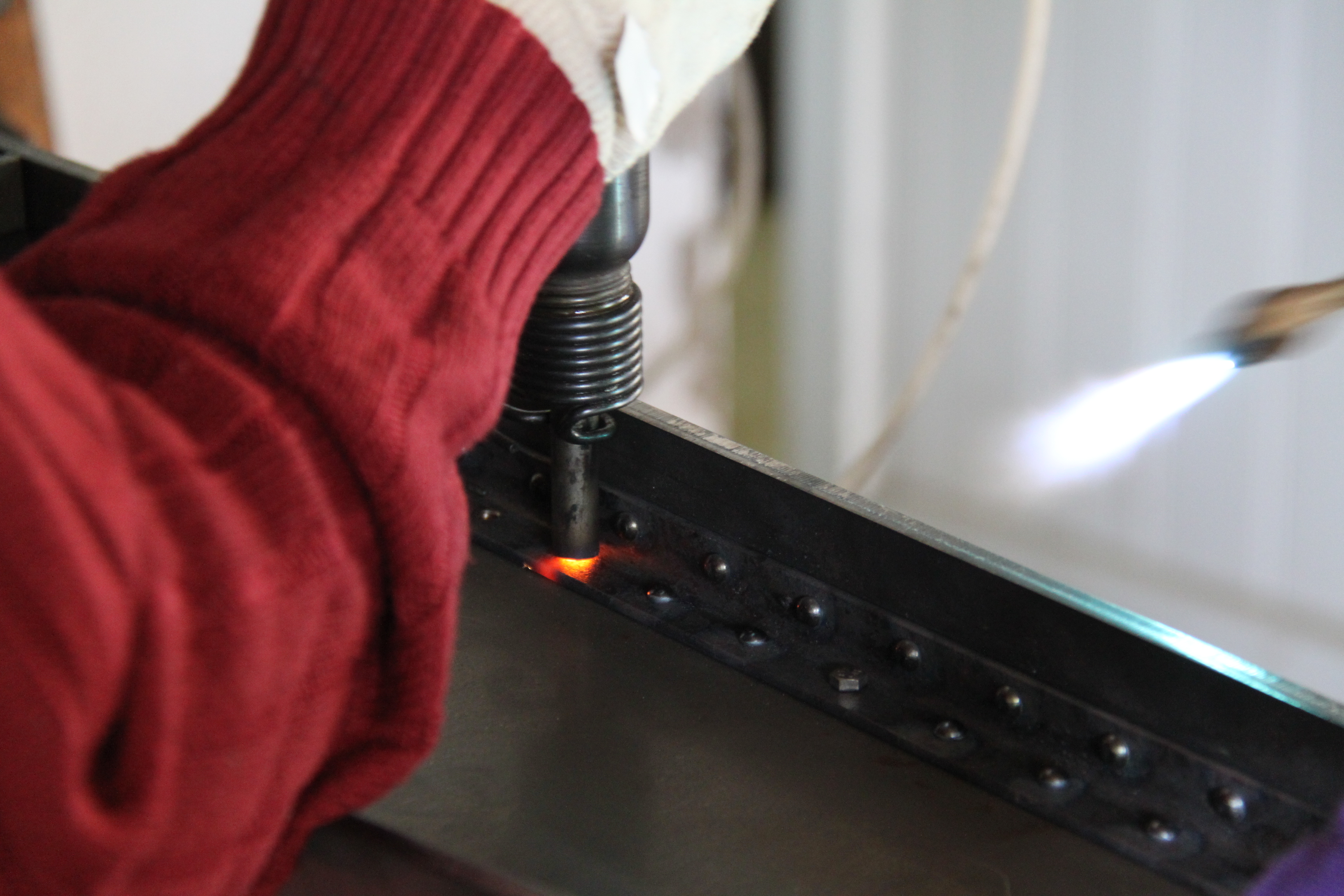

Les rivets on étés montés à chaud, à l’ancienne…..
Le volant à l’arrière sert à déplacer le contrepoids
La grue possède deux démultiplications différentes pour lever la charge
